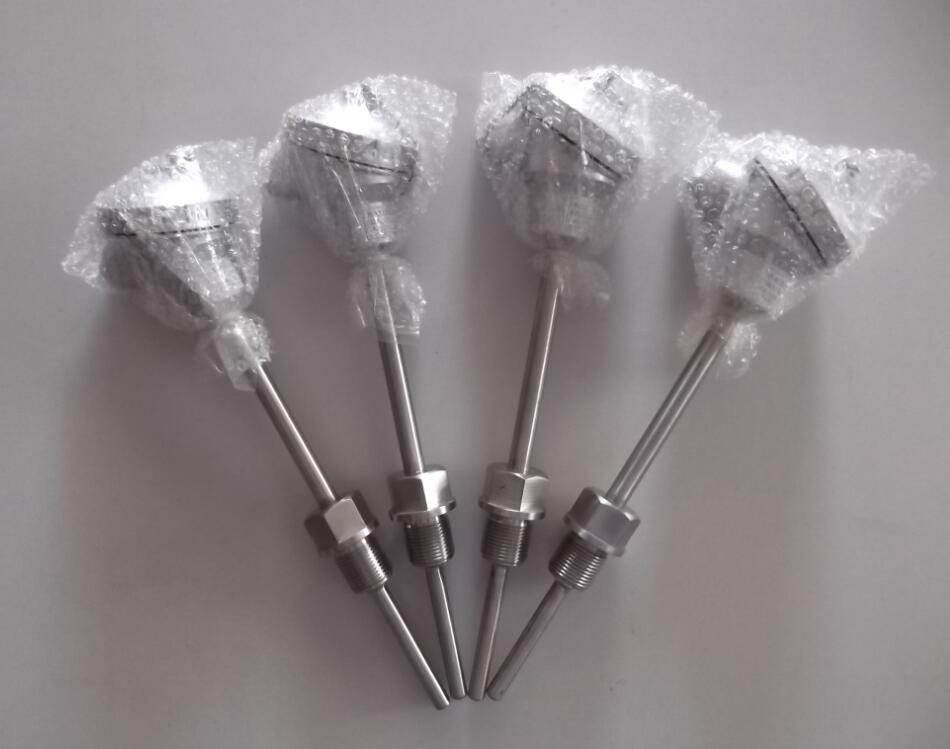

SYMCT80Y一體化溫度變送器

一體化溫度變送器是由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號。

一體化溫度變送器將溫度傳感元件（熱電阻或熱電偶）與信號轉換放大單元有機集成在一起，用來測量各種工藝過程中-200-1600℃范圍內的液體、蒸汽及其它氣體介質或固體表面的溫度。它通常和顯示儀表、記錄儀表以及各種控制系統配套使用。它具有結構簡單，安裝、使用、維修方便的特點，目前已廣泛用于石油、化工、冶金、電站、輕工等部門。

MCT80Y系列一體化溫度變送器分為普通型、隔爆型和數顯一體化三類。其中，普通型與隔爆型可以選擇不同的內置溫度變送器模塊，以滿足用戶不同的應用要求。溫度變送器按溫度傳感器不同，又分為熱電偶和熱電阻兩種系列。

l二線制傳送。信號轉換器供電的兩根導線同時也傳送輸出信號

l輸出恒流信號（4～20mA）。抗干擾能力強、遠傳性能好。

l信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點，可用于條件較差的場所。

l熱電偶的毫伏信號經信號轉換器直接轉換成4～20mA電流輸出，用普通電纜線傳送信號，可省去價格昂貴的補償導線。

l帶現場顯示的溫度變送器既輸出4～20mA的電流信號，又能在測溫現場讀到實測溫度，給操作人員帶來很大方便。

l精度高、抗干擾、長期穩定性好、免維護、可遠傳（最遠達1000米）。

技術指標：

l量程：-200～1600℃

l常規精度：±0.25%

l供電電壓：13～30V，DC

l負載電阻：0～850Ω

l輸出信號：4～20mA

l基本誤差：±0.2%，±0.5%

l顯示方式：液晶顯示

l環境溫度影響：0.25%/10℃

l冷端補償誤差：0.5%/10℃

l防爆標志：dⅡBT4

l防護等級：IP65

l輸入類型：熱電阻、Pt100、二線或三線熱電偶（所有已知類型）

l環境溫度：-40-85℃，帶顯示型為-10-70℃

l環境濕度：0-95%RH，不冷凝

l顯示選項：指針表或數字LCD顯示器可選

l保護管材質：1Cr18Ni9Ti或陶瓷或鋼玉管

接線與調校：

   變送器系統連接如圖所示，24VDC電源通過屏蔽電纜給變送器供電，“V+”接 24VDC的正極，“V-”接負極，輸出 4-20mA將變送器接到標準信號源上（電阻箱或毫伏計），在信號源給出零點和滿度信號時反復調零點及滿度電位器，即可精確調整量程。“Z”為 零點調整電位器，“S”為滿度調整電位器（所有電位器在出廠以前都已校好)使用中，因線阻、環境溫度等因素影響而產生誤差時，只需微調零點電位器“Z”即可校正。本校準方法也可用于修正系統誤差。

說明：一般電源電壓Ｖs選用24V，負載電阻R_L選用250Ω，這樣當回路中通過4～20mA電流時，R_L上的電壓降為1～5V。如果Ｖs和R_L選用別的數值，那么R_L值不能超過由公式R_L=(Vs-13)/0.02計算得到的數值。

 選型：
